Dalam dunia khusus pertanian bernilai tinggi—terutamanya dusun betuwe berkepadatan tinggi di Belanda dan ladang epal yang luas di Kent—permintaan untuk platform kerja udara ketepatan (AWP) tidak pernah setinggi ini. Sebagai jurutera aplikasi kanan dengan lebih 18 tahun dalam bidang ini, saya telah melihat evolusi pemetikan buah dan pemangkasan pokok daripada tangga manual kepada platform robotik yang canggih. Teras setiap platform pertanian yang berjaya ialah kotak gear pemacu slewingIa bukan sekadar gear; ia adalah komponen penting yang menentukan keupayaan platform untuk berputar 360 darjah dengan ketepatan milimeter sambil memastikan keselamatan pekerja yang digantung 10 meter di atas tanah.
Nota Tapak Jurutera: Semasa audit lapangan di Noord-Brabant, kami mendapati bahawa platform yang menggunakan sistem planet tradisional tanpa ciri penguncian kendiri sering mengalami "hanyutan" yang disebabkan oleh tanah yang tidak rata atau angin pantai. Inilah sebabnya mengapa ever-power memberi tumpuan khusus kepada cacing dan roda seni bina untuk pemacu slewing pertanian. Reka bentuk ini menyediakan sesuatu yang semula jadi mengunci sendiri (statik) mekanisme. Sama ada petani menuai buah pir atau memangkas bunga tulip, sebaik sahaja putaran berhenti, platform akan kekal terkunci, menahan graviti dan daya luaran tanpa memerlukan brek hidraulik tambahan.
Matriks Spesifikasi Teknikal Komprehensif
Nota: Parameter adalah berdasarkan Siri SD-A ever-power. Data mungkin berbeza mengikut profil beban aplikasi.
| # | Item Parameter Teknikal | Nilai Reka Bentuk / Julat | Impak Piawai / Kejuruteraan |
|---|---|---|---|
| 1 | Tork Output Dinilai (Nm) | 1,500 Nm | Kapasiti operasi berterusan |
| 2 | Tork Puncak Maksimum (Nm) | 3,200 Nm | Perlindungan lonjakan semasa permulaan |
| 3 | Tork Pegangan Statik (Nm) | 8,500 Nm | Penguncian keselamatan dalam keadaan berhenti |
| 4 | Nisbah Gear | 61:1 | Dioptimumkan untuk kelajuan motor hidraulik |
| 5 | Ketepatan Penjejakan | ≤ 0.15° | Memastikan kedudukan bakul yang lancar |
| 6 | Bahan Roda | Timah Gangsa CuSn12 | Rintangan haus yang tinggi untuk sentuhan cacing |
| 7 | Bahan Cacing | Keluli Aloi 42CrMo | Dipadamkan & Dibaja kepada HRC 55-60 |
| 8 | Bahan Perumahan | Besi Mulur QT450-10 | Integriti struktur di bawah tekanan |
| 9 | Kehidupan Keletihan (L10) | 30,000 Jam | Kebolehpercayaan pelaburan B2B jangka panjang |
| 10 | Penarafan Perlindungan | IP65 | Tahan terhadap pencucian tekanan tinggi |
| 11 | Julat Suhu Kerja | -30°C hingga +70°C | Meliputi musim sejuk Belanda & musim panas UK |
| 12 | Jenis Pelinciran | Gris (EP2) | Gris tekanan ekstrem berasaskan litium |
| 13 | Saiz Aci Input | Laluan Kunci 25mm / Spline 1″ | Antara muka motor hidraulik standard |
| 14 | Jenis Keluaran | Pemasangan Flange | Integrasi mudah ke casis platform |
| 15 | Tindak balas | ≤ 0.05° | Pergerakan ketepatan untuk alat pemangkasan |
| 16 | Ambang Getaran | 2.8 mm/s | Piawaian getaran ISO 10816 |
| 17 | Beban Paksi Maksimum | 45,000 U | Kapasiti menegak lengan platform |
| 18 | Beban Radial Maksimum | 22,000 U | Rintangan terhadap leveraj jangkauan lengan |
| 19 | Kekerasan Bearing | HRC 58-62 | Laluan perlumbaan induksi yang dikeraskan |
| 20 | Spesifikasi Bolt Pemasangan | M12 x 1.75 (Gred 10.9) | Kritikal untuk keselamatan struktur |
| 21 | Kecekapan Keseluruhan | 38% – 42% | Kecekapan yang lebih rendah membolehkan penguncian sendiri |
| 22 | Rawatan Permukaan | Cat Anti-karat C4 | Perlindungan gred marin untuk ladang pesisir pantai |
| 23 | Tork Momen Condong | 12,000 Nm | Penting untuk keselamatan jangkauan lengan |
| 24 | Bahan Pengedap | Viton (Suhu Tinggi) | Jangka hayat yang panjang terhadap racun perosak & UV |
| 25 | Berat (Bersih) | 45 kg | Seimbang untuk kestabilan platform mudah alih |
| 26 | Kelas Ketepatan Gear | Kelas AGMA 10 | Bunyi bising minimum semasa operasi |
| 27 | Kelajuan Putaran Maksimum | 3 RPM (Keluaran) | Had keselamatan untuk platform kakitangan |
| 28 | Kitaran Penyelenggaraan | 500 Jam Operasi | Protokol perkhidmatan piawai |
| 29 | Antara Muka Input | SAE A / SAE B | Keserasian hidraulik |
| 30 | Jenis Litar Lumba Dalaman | Bola Sentuh Empat Mata | Menyerap arah beban yang kompleks |
| 31 | Pensijilan | CE, ISO 9001, INMETRO | Pematuhan global |
| 32 | Waranti | 18 Bulan | Pelan perlindungan lanjutan B2B |
Logik Kejuruteraan Dalaman: Kelebihan Gear Cacing

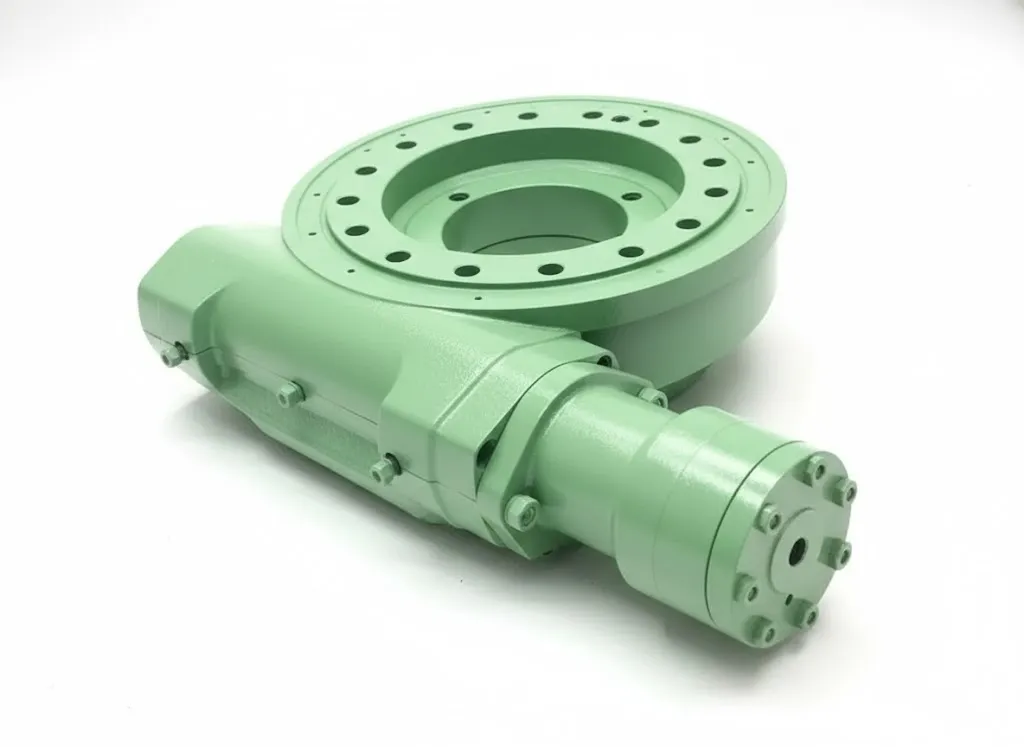

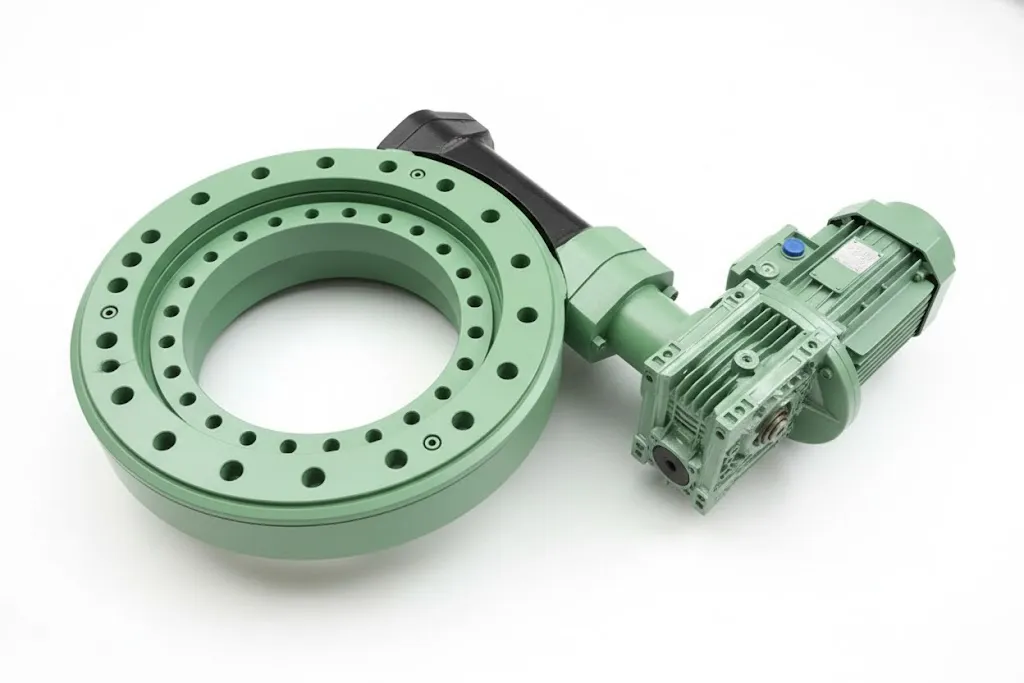

Yang kotak gear pemacu slewing pada platform udara pertanian biasanya dipasang di persimpangan antara casis dan boom utama. Fungsi utamanya adalah untuk mengubah putaran motor hidraulik berkelajuan tinggi dan tork rendah kepada pergerakan berkelajuan rendah dan tork tinggi yang diperlukan untuk meja putar.
Tidak seperti kotak gear planet standard yang digunakan untuk daya tarikan, pemacu slewing pertanian menggunakan cacing dan roda struktur (gear cacing). Persediaan ini menyediakan nisbah pengurangan yang besar dalam satu peringkat, tetapi yang lebih penting, ia membolehkan mengunci diriSekiranya berlaku kegagalan hidraulik atau apabila pengendali menghentikan platform untuk memetik buah, geseran antara cacing dan roda menghalang platform daripada pacuan ke belakang. Ini adalah ciri keselamatan kritikal yang memisahkan unit sentiasa berkuasa daripada pengurang industri generik.
Butiran Komponen: Gear cacing kami dikeraskan secara induksi kepada HRC 60 pada permukaan sentuhan, manakala terasnya kekal mulur untuk menyerap beban kejutan daripada tiupan angin secara tiba-tiba di ladang tulip Belanda yang terbuka. Roda dituang daripada gangsa timah gred tinggi, memastikan pekali geseran yang rendah dan jangka hayat reka bentuk yang melebihi 30,000 jam operasi puncak.
Bertahan di Lapangan: Mengapa AWP Pertanian Memerlukan Kuasa yang Berterusan
Persekitaran pertanian terkenal dengan keadaan yang teruk. Di Belanda, kotak gear mesti tahan terhadap udara pantai yang masin dan kelembapan yang berterusan. Salutan anti-karat gred C4 diuji terhadap piawaian semburan garam 500 jam, jauh melebihi keperluan untuk peralatan perindustrian tanah kering.
Tambahan pula, sifat pertanian yang bermusim bermakna peralatan sering terbiar selama berbulan-bulan di dalam bangsal yang tidak dipanaskan. Inilah punca utama kegagalan pengedap. Kegunaan Ever-power Pengedap bibir berganda Viton dan gris sintetik berprestasi tinggi dengan bahan tambahan antioksidan bagi memastikan apabila musim menuai bermula, kotak gear bermula dengan lancar tanpa kebocoran, walaupun selepas 6 bulan tidak aktif.
Penanda aras pasaran & Panduan Kebolehtukaran
Siri SD-A kami direka bentuk sebagai pengganti ketepatan untuk pemacu slewing sedia ada yang terdapat pada jenama global utama. Kami menawarkan keserasian mekanikal 100% dengan unit daripada Industri Penjuru™, Bondioli & Pavesi™, dan Brevini™(Nota: Semua nama pengilang dan nombor bahagian adalah untuk tujuan rujukan sahaja. ever-power ialah pengilang bebas dan tidak bergabung dengan jenama yang dinyatakan.)
| Perbandingan Ciri | Kotak Gear OEM Standard | Siri SD-A yang sentiasa berkuasa |
|---|---|---|
| Nisbah Tork-ke-Berat | Piawai | Reka Bentuk Padat Berkecekapan Tinggi |
| Perlindungan Kakisan | Salutan Serbuk Standard | Salutan Semburan Garam C4 500 jam |
| Masa Pendahuluan (Eropah) | 8-12 Minggu | Bekas stok / 4 Minggu Tempahan Khas |
| Sokongan Penyesuaian | Terhad kepada katalog standard | Kejuruteraan Penuh Mengikut Pesanan (ETO) |
Kajian Lapangan Keadaan Operasi Ekstrem Eropah Barat
Belanda (Hoogwerker Tandwielkast Specialisten): Di kawasan penanaman buah-buahan di Betuwe (Gelderland) dan hab rumah hijau bagi Utara-Brabant, AWP berada di bawah tekanan berterusan daripada tanah gambut dengan kelembapan tinggi dan piawaian keselamatan EU yang ketat. Kotak gear kami mematuhi sepenuhnya Arahan Jentera CE 2006/42/EC, memastikan bahawa mana-mana platform yang dibina untuk pasaran Belanda memenuhi keperluan ketat Arbeidsomstandighedenwet (Akta Syarat Kerja).
United Kingdom (Pembekal Kotak Gear Orchard & Vineyard): Dari kebun epal Kent ke ladang anggur Sussex, petani British memerlukan komponen drivetrain yang boleh mengendalikan rupa bumi yang tidak rata dan berbukit. Pemacu slewing kami, apabila digandingkan dengan pemacu tugas berat kami Aci PTO, menyediakan kestabilan tork yang diperlukan untuk platform udara 4WD. Kami menyedari bahawa di UK, hubungan antara Aci PTO dan kotak gearnya bersifat simbiotik; aci PTO berkuasa tinggi yang berkualiti tinggi memastikan pemindahan kuasa bebas getaran, memanjangkan hayat galas roda pemacu slewing sehingga 25%.
Nota Jurutera Lapangan: 5 Kisah Kejayaan Global
Kes 1: Zeeland, Belanda – Menahan Kakisan Udara Laut
Titik Kesakitan Pelanggan: "Platform kami kotak gear telah merampas selepas hanya dua musim disebabkan oleh karat pada gelang gear luaran.”
Penyelesaian yang sentiasa berkuasa: Kami menyediakan unit SD-A tertutup dengan gear cacing bersalut Dacromet yang dinaik taraf dan lapisan atas gred marin. Dua tahun kemudian, unit tersebut menunjukkan karat permukaan 0%.
Kes 2: Kent, UK – Menangani Ketidakstabilan Cerun
Titik Kesakitan Pelanggan: "Kami menggunakan AWP di cerun 15 darjah. Pemacu konvensional melayang, menjadikan pemancangan berbahaya."
Penyelesaian yang sentiasa berkuasa: Kami menggunakan gear cacing nisbah tinggi dengan tork pegangan statik 8,500 Nm. Platform kini kekal terkunci walaupun di bukit British yang curam tanpa brek tambahan.
Kes 3: Valencia, Sepanyol – Pelesapan Haba Ekstrem
Titik Kesakitan Pelanggan: "Haba hidraulik telah menipiskan minyak gear kami, menyebabkan haus gangsa dalaman."
Penyelesaian yang sentiasa berkuasa: Kami mengoptimumkan reka bentuk perumah dengan luas permukaan 15% yang lebih besar untuk sirip penyejuk dan bertukar kepada pelincir sintetik berkelikatan tinggi. Suhu minyak menurun sebanyak 22°C.
Kes 4: Mato Grosso, Brazil – Pengecualian Debu Tanah Merah
Titik Kesakitan Pelanggan: "Baiklah Latossolo habuk menembusi meterai kami, menghasilkan pes yang kasar.”
Penyelesaian yang sentiasa berkuasa: Kami memasang pengedap labirin bibir tiga tersuai dan penutup pernafasan yang ditapis. MTBF meningkat daripada 800 jam kepada lebih 5,000 jam.
Kes 5: Tasmania, Australia – Pengurusan Beban Kejutan
Titik Kesakitan Pelanggan: "Sentakan lengan secara tiba-tiba semasa pemangkasan telah mematahkan gigi gear cacing."
Penyelesaian yang sentiasa berkuasa: Kami menggunakan keluli aloi 20CrMnTiH untuk cacing, mengawal kedalaman lapisan berkarbonat dengan ketat kepada 1.2mm untuk mengekalkan teras penyerap hentakan. Tiada kerosakan selanjutnya dilaporkan.
8 Soalan Industri Teratas: Panduan Pemacu Slewing Pertanian
1. Bagaimanakah ever-power memastikan keselamatan kakitangan di platform udara semasa kegagalan pam hidraulik?
Pemacu slewing kami mempunyai struktur cacing dan roda penguncian kendiri yang sedia adaTidak seperti pemacu planet yang memerlukan brek aktif, geometri fizikal gear cacing nisbah 61:1 kami menyediakan tork pegangan statik (sehingga 8,500 Nm), memastikan platform tidak boleh berputar secara tidak sengaja di bawah beban graviti atau angin jika kuasa hilang.
2. Apakah tempoh masa yang biasa diperlukan untuk pesanan kotak gear pertanian tersuai di Belanda atau UK?
Untuk model SD-A standard, kami mengekalkan inventori bekas stok di hab Eropah kami. Permintaan kejuruteraan mengikut pesanan (ETO) tersuai, seperti corak pemasangan tertentu atau penarafan perlindungan ekstrem, biasanya mempunyai masa tunggu selama 4-6 minggu, termasuk pengesahan teknikal.
3. Bolehkah kotak gear anda digunakan pada platform yang menggantikan unit Comer atau Bondioli tanpa pengubahsuaian besar?
Ya. Falsafah reka bentuk kami ialah "Penggantian Ketepatan." Kami memadankan bulatan bolt, spesifikasi bebibir keluaran dan profil tork OEM Eropah standard, membolehkan penggantian "segera" yang menjimatkan masa dan kos kejuruteraan untuk pembaikan selepas pasaran.
4. Bagaimanakah anda menangani habuk dan pendedahan bahan kimia yang melampau daripada penyemburan racun perosak di dusun?
Kita mencapai Penarafan perlindungan IP65 dengan menggunakan pengedap Viton gred tinggi dan kemasan anti-karat C4. Ini menghalang penyusupan kimia dan memastikan kotak gear boleh dicuci dengan kuasa setiap hari tanpa kemasukan air dalaman.
5. Apakah tanda-tanda bahawa pemacu slewing pada lif orchard perlu diganti?
Penggantian perlu dipertimbangkan jika anda perasan peningkatan tindak balas melebihi 0.2°, bunyi pengisaran yang tidak normal (menunjukkan haus roda gangsa), atau sisa berminyak pada perumah (kegagalan pengedap). Mengabaikan tanda-tanda ini berisiko menyebabkan penurunan kapasiti momen kecondongan yang dahsyat.
6. Adakah ever-power menyediakan aci PTO yang sepadan untuk aplikasi platform tork tinggi?
Ya, kami menawarkan penyelesaian drivetrain sehentiAci PTO kami boleh didapati dengan sambungan sudut lebar dan penutup keselamatan, yang diseimbangkan khusus untuk menghapuskan getaran kilasan yang selalunya merosakkan galas pemacu slewing terlebih dahulu.
7. Adakah mungkin untuk mendapatkan sebut harga kilang terus untuk bekalan OEM pukal?
Sebagai pengeluar langsung dengan lebih 300 set peralatan CNC canggih, kami menawarkan harga kilang yang sangat kompetitif untuk pesanan pukal B2B. Kami menghapuskan penambahan kos orang tengah, menyediakan komponen berspesifikasi tinggi pada sebahagian kecil daripada kos pasaran Eropah standard.
8. Bagaimanakah anda memastikan ketepatan gear dan konsistensi kualiti merentasi ribuan unit?
Setiap kelompok menjalani CMM (Mesin Pengukur Koordinat) pengesahan untuk profil gear. Kami juga menjalankan ujian kebocoran tekanan udara 100% pada setiap perumah dan ujian hingar tanpa beban pada 540 RPM untuk memastikan getaran kekal di bawah 85dB.
Rakan Kongsi Bersatu Anda untuk Kecemerlangan Drivetrain Pertanian
Daripada tork tinggi pemacu slewing kepada ketepatan Aci PTO, ever-power menyediakan ekosistem komponen yang lengkap untuk jentera pertanian. Keupayaan kami untuk menyesuaikan setiap gear, rantai dan silinder hidraulik bermakna anda boleh mendapatkan keseluruhan rangkaian pemacu anda daripada satu pembekal berwibawa kejuruteraan.
Terokai produk berkaitan kami: Sprocket, Rantai Penggelek, Pengurang Planet dan Penyelesaian Hidraulik tersuai untuk pasaran Belanda dan British.
