No exigente ambiente das caldeiras industriais de biomassa e das centrais de valorização energética de resíduos em todo o Reino Unido, a caixa de engrenagens do alimentador (ou acionamento da grelha) é o coração pulsante do fornecimento de combustível. Não se trata apenas de um redutor; é o principal multiplicador de força responsável por impulsionar continuamente leitos de combustível pesados e frequentemente inconsistentes — que variam de resíduos agrícolas úmidos em Yorkshire a resíduos sólidos urbanos em centros urbanos — para dentro da câmara de combustão. Uma falha neste componente significa paralisação imediata da planta e perda significativa de receita. Com base em mais de 18 anos de experiência em engenharia de campo, a EVER-POWER desenvolveu uma gama de caixas de engrenagens para alimentadores projetadas especificamente para suportar o alto torque, a baixa velocidade e as cargas de choque significativas inerentes a essas aplicações, garantindo integridade operacional 24 horas por dia, 7 dias por semana, em conformidade com as normas da UKCA.

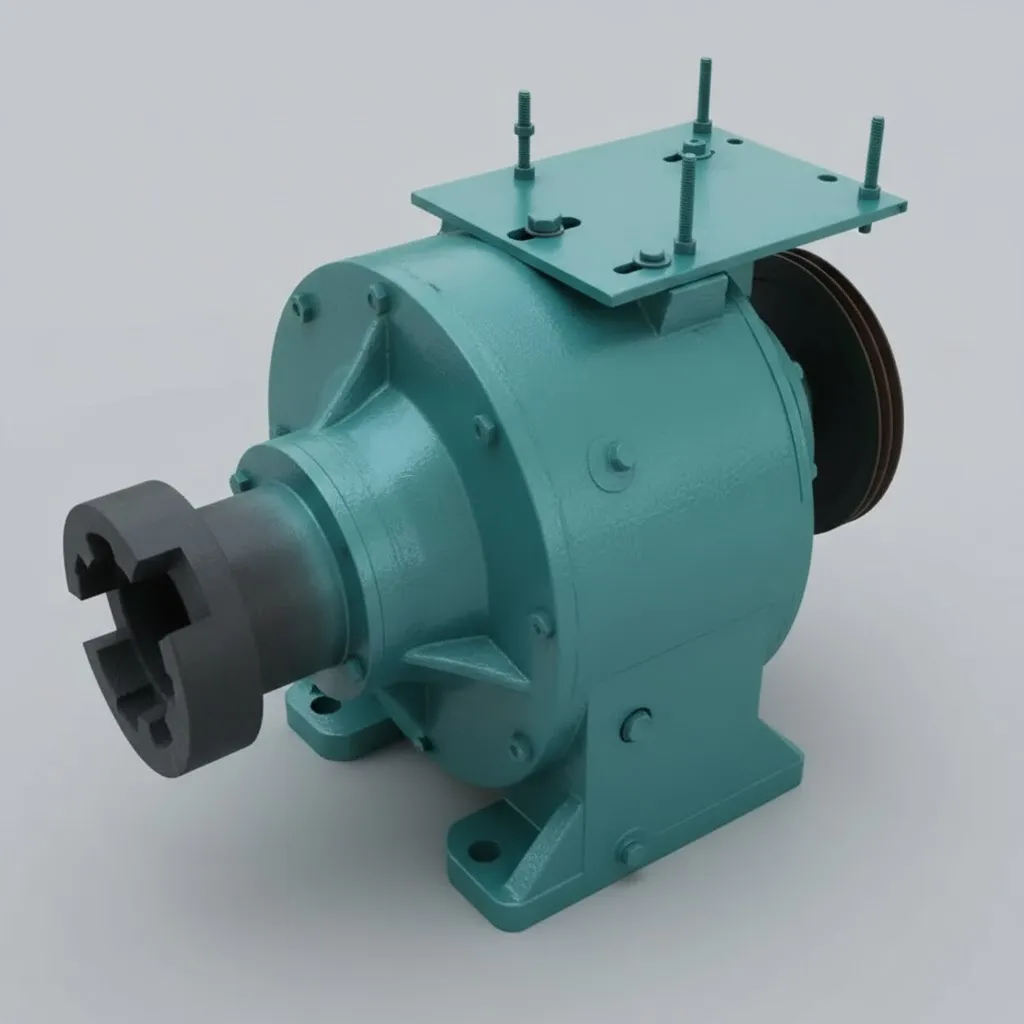

Visão geral das especificações técnicas: Projetado para alto torque e resiliência.
Os parâmetros a seguir definem nossa linha padrão de caixas de engrenagens para alimentadores de caldeiras de serviço pesado, otimizadas para as exigências de baixa velocidade e alto empuxo de sistemas hidráulicos ou mecânicos de piso móvel e grelhas. Essas especificações são derivadas de uma análise rigorosa dos modos de falha em sistemas de alimentação de caldeiras existentes.
| Categorias de parâmetros técnicos | Faixa de especificações / Dados padrão |
|---|---|
| Capacidade máxima de torque de saída | 15.000 Nm – 85.000 Nm (dependendo da configuração do estágio) |
| Faixa de taxa de redução | 60:1 até 450:1 (Planetário de múltiplos estágios ou bisel helicoidal) |
| Velocidade de saída típica | 0,5 RPM – 5,0 RPM (Compatível com inversor de frequência) |
| Potência de entrada nominal (motor) | 3,0 kW – 55 kW (classe de eficiência IE3/IE4 recomendada) |
| Fator de Serviço (AGMA) | Mínimo de 2,0 para cargas de choque pesadas contínuas |
| Configuração do eixo de saída | Eixo maciço com chaveta (até Ø180mm) ou eixo oco estriado (DIN 5480) |
| Material de construção | Ferro fundido com grafite esferoidal (EN-GJS-400-15) para alta resistência ao impacto |
| Material e tratamento da engrenagem | Aço liga 20CrNiMo, cementado a 58-62 HRC, retificado com precisão segundo a norma ISO Grau 6. |
| Vida útil à fadiga do rolamento L10h | > 50.000 horas em condições de carga nominal |
| Tipo de rolamento de saída | Rolamentos de rolos cônicos reforçados (para suportar o alto empuxo axial de brocas/pistões) |
| Método de lubrificação | Lubrificação por imersão em banho de óleo com bomba de circulação forçada e resfriador opcionais. |
| Lubrificante recomendado | Óleo para engrenagens de polialfaolefina sintética (PAO) ISO VG 320 ou 460 |
| Sistema de vedação (saída) | Vedação labial dupla em FKM (Viton) com vedação auxiliar tipo labirinto de taconita para proteção contra cinzas. |
| Classificação de Proteção contra Ingresso (IP) | Classificação IP65 (IP66 opcional para áreas de lavagem) |
| Faixa de temperatura operacional | Temperatura ambiente de -20°C a +80°C (com viscosidade de óleo adequada) |
| Limite de potência térmica | Dependendo do tamanho; normalmente requer refrigeração externa para entradas contínuas acima de 45 kW. |
| Orientação de montagem | Montagem horizontal com pés ou eixo com braço de torque |
| Interface de entrada | Adaptador de flange de motor padrão IEC (B5 ou B14) com acoplamento elástico |
| Proteção contra sobrecarga | Compatível com acoplamentos eletrônicos de pino de cisalhamento ou limitadores de torque mecânicos. |
| Pintura / Revestimento de Superfície | Sistema de revestimento epóxi com classificação de corrosividade C3 ou C4 (RAL 5015 ou personalizado) |
| Nível de ruído (a 1 m) | < 75 dB(A) sob carga normal |
| Severidade da vibração | De acordo com as normas ISO 10816-1 Classe II |
| Eficiência | 94% – 96%, dependendo do número de estágios. |
| Capacidade de óleo | De 15 a 120 litros, dependendo do tamanho da caixa de câmbio. |
| Tipo de respiro | Filtro dessecante para evitar a entrada de umidade em climas úmidos do Reino Unido. |
Posição, princípio de funcionamento e função crítica em sistemas de grelha.
A caixa de engrenagens do alimentador de biomassa está estrategicamente localizada no mecanismo de alimentação de entrada da caldeira ou fornalha. Em um sistema típico de grelha móvel ou grelha escalonada usado em usinas de biomassa no Reino Unido, a caixa de engrenagens é acoplada diretamente ao eixo de acionamento principal que opera as barras da grelha ou o alimentador hidráulico. Sua principal função é a redução drástica da velocidade e a multiplicação do torque. O motor elétrico fornece alta velocidade de rotação com torque relativamente baixo. A caixa de engrenagens do alimentador de biomassa converte isso em um movimento rotacional ou alternativo extremamente lento e potente, necessário para empurrar fisicamente o combustível de biomassa pesado, denso e frequentemente emaranhado (como lascas de madeira, fardos de palha ou combustível derivado de resíduos) para a zona de combustão a uma taxa controlada.
O princípio de funcionamento geralmente envolve engrenagens planetárias de múltiplos estágios ou combinações de engrenagens helicoidais e cônicas de alta resistência para atingir relações superiores a 300:1 de forma eficiente. Fundamentalmente, a caixa de engrenagens deve absorver forças reativas significativas. Quando a grade empurra o combustível, o combustível exerce uma força de reação. Se um objeto estranho (como uma pedra ou um pedaço grande de metal, frequentemente encontrado em fluxos de resíduos) obstruir a grade, a caixa de engrenagens deve suportar o pico de torque imediato até que as embreagens de segurança se desengatem, sem sofrer fratura dos dentes da engrenagem ou desgaste por impacto nos rolamentos.
Superando os desafios operacionais específicos do Reino Unido no setor de biomassa e energia residual.
Operar usinas de biomassa e de conversão de resíduos em energia no Reino Unido apresenta desafios únicos que as caixas de engrenagens industriais padrão, disponíveis no mercado, muitas vezes não conseguem atender. Da minha perspectiva como engenheiro de aplicações, os principais modos de falha que observamos em adaptações no Reino Unido estão relacionados ao teor de umidade do combustível e aos ciclos de trabalho. O clima úmido do Reino Unido significa que a biomassa armazenada ao ar livre, particularmente resíduos agrícolas como palha ou lascas de madeira de baixa qualidade, geralmente apresenta alto teor de umidade. Isso resulta em cargas de combustível mais pesadas e pegajosas, que exigem um torque inicial de "desprendimento" significativamente maior para movimentar a grelha.
Além disso, as instalações de geração de energia do Reino Unido frequentemente operam 24 horas por dia, 7 dias por semana, para atender à demanda de carga base. Esse ciclo de trabalho contínuo não permite tempo para recuperação térmica. Uma caixa de engrenagens que opera em altas temperaturas degrada rapidamente o lubrificante, levando à falha prematura dos rolamentos. Nossos acionamentos de grelha elétrica lidam com esse problema por meio de geometria de engrenagem otimizada que reduz o atrito, cárteres de óleo maiores para melhor dissipação de calor e o uso de lubrificantes sintéticos de alto desempenho como padrão, garantindo operação confiável mesmo durante períodos prolongados de funcionamento em condições úmidas do Reino Unido.
Foco regional no Reino Unido e conformidade regulatória (UKCA e PUWER)
Para os nossos clientes B2B no Reino Unido, a conformidade é imprescindível. Após o Brexit, o cenário mudou. A EVER-POWER garante que todas as nossas caixas de engrenagens para alimentadores destinadas ao mercado do Reino Unido estejam em total conformidade com os requisitos de marcação UKCA (UK Conformity Assessed), além das normas da UE aplicáveis, como o Regulamento de Fornecimento de Máquinas (Segurança) de 2008. Isso é fundamental para o seguro dos equipamentos e para a legalidade operacional.
Além disso, nossos projetos auxiliam os operadores de usinas a cumprirem suas obrigações de acordo com o PUWER (Regulamento de Fornecimento e Uso de Equipamentos de Trabalho de 1998). Ao fornecer caixas de engrenagens com características de segurança intrínsecas, interfaces de proteção robustas para acoplamento a eixos de tomada de força e protocolos de manutenção claros, ajudamos a garantir que o equipamento seja adequado ao uso pretendido e mantido corretamente. Compreendemos as nuances regionais, desde o suporte à alta concentração de usinas de biomassa de cama de aves em East Anglia até o fornecimento de soluções robustas para incineradores de resíduos sólidos urbanos em áreas metropolitanas como Londres e Manchester. Nossos inversores de frequência são projetados para se integrarem perfeitamente aos sistemas de alimentação de caldeiras comuns na Europa e no Reino Unido.
Perspectiva do Engenheiro: Filosofia de Design por Trás da Durabilidade
“Após 18 anos analisando caixas de engrenagens defeituosas em sistemas de alimentação de caldeiras, o padrão é inegável: as unidades falham porque não foram projetadas para o pior cenário possível.”
Nossa filosofia de projeto para acionamentos de alimentadores de carvão é centrada na “resiliência em vez da eficiência teórica”. Embora alcancemos alta eficiência, nossa prioridade é a durabilidade. Reconhecemos desde o início que as caixas de engrenagens industriais padrão geralmente possuem rolamentos de saída subdimensionados que não suportam as imensas cargas axiais (de empuxo) geradas quando uma rosca sem-fim empurra um bloco de combustível compactado. Portanto, nossa série de alimentadores de carvão EVER-POWER incorpora rolamentos de rolos cônicos pré-carregados e significativamente reforçados no estágio de saída, especificamente para absorver essas forças de empuxo sem deformar o engrenamento. Além disso, inovamos nosso sistema de vedação. Reconhecendo que as casas de caldeiras são ambientes empoeirados e repletos de cinzas abrasivas, utilizamos um sistema de múltiplas barreiras: uma vedação mecânica labiríntica que expulsa as partículas maiores, protegendo as vedações internas de lábio duplo em FKM que retêm o óleo. É uma abordagem de “cinto e suspensórios” que prolonga significativamente a vida útil em ambientes sujos.
Vantagem Comparativa: EVER-POWER vs. Soluções Padrão de Mercado
Convidamos à comparação, pois as diferenças na qualidade de construção tornam-se evidentes sob carga. A tabela abaixo destaca as principais diferenças entre nossos acionamentos dedicados para alimentadores de grelha e as caixas de engrenagens industriais genéricas, frequentemente reaproveitadas para essa aplicação.
| Recurso | Caixa de Engrenagens Industrial Genérica Padrão | Série EVER-POWER Stoker Specialized |
|---|---|---|
| Projeto do rolamento de saída | Rolamentos padrão de esferas ou rolos, projetados principalmente para cargas radiais. | Rolamentos de rolos cônicos reforçados e de grandes dimensões, projetados especificamente para suportar altas cargas axiais de empuxo. |
| Integridade da Vedação | As vedações padrão de nitrilo simples são propensas ao desgaste causado por cinzas abrasivas. | Vedação em múltiplos estágios: proteção contra cinzas em labirinto + vedação dupla de alta temperatura em FKM (Viton). |
| Fator de Serviço (AGMA) | Geralmente dimensionados entre 1,2 e 1,5 para reduzir custos, são insuficientes para cargas de impacto. | Padrão mínimo 2.0, garantindo resiliência contra congestionamentos de combustível. |
| Construção de Habitações | Ferro fundido cinzento padrão, suscetível a rachaduras sob impactos extremos. | Ferro fundido com grafite esferoidal (SG) para ductilidade e resistência ao impacto superiores. |
Aviso: As comparações são baseadas nas ofertas típicas de mercado de componentes de engrenagens industriais padrão versus as especificações de aplicação especializadas da EVER-POWER. O desempenho específico dos concorrentes pode variar.
Compatibilidade de Retrofit e Adaptabilidade da Marca
Entendemos que muitas instalações no Reino Unido utilizam sistemas de caldeiras de biomassa mais antigos, nos quais as peças originais estão se tornando escassas ou proibitivamente caras. Nossa equipe de engenharia é especializada em soluções de substituição direta. Podemos adaptar as dimensões dos eixos, as áreas de montagem e as classificações de torque para corresponder às configurações existentes. Nossas caixas de engrenagens são frequentemente utilizadas como alternativas robustas em sistemas originalmente fornecidos pelos principais fabricantes europeus de caldeiras.
A adaptabilidade potencial inclui sistemas semelhantes aos encontrados em caldeiras de biomassa das marcas Kohlbach, Mawera, Binder, Agro Forst e Schmid. Fornecemos flanges e eixos de saída personalizados para garantir uma integração perfeita com roscas transportadoras ou interfaces de cilindros hidráulicos existentes.
Aviso: A EVER-POWER é uma fabricante independente. A menção de outras marcas tem como único propósito indicar compatibilidade estrutural e não implica endosso ou afiliação com o fabricante original.
Notas de Campo Globais: Solucionando Falhas Reais em Acionamentos de Grade
Caso 1: Reino Unido (Escócia) – Atolamento por lascas de madeira úmidas
Problema enfrentado pelo cliente (Gerente de Fábrica): “Nossas caixas de engrenagens atuais continuam a danificar os eixos de saída durante o inverno. A madeira úmida da Escócia congela e se aglomera, criando cargas instantâneas enormes no piso móvel que as unidades atuais não conseguem suportar.”
Solução EVER-POWER (Engenheiro de Campo): “Substituímos as unidades padrão pela nossa série de alimentadores reforçados, que apresenta uma carcaça de ferro fundido nodular com perfil elevado e um eixo de saída forjado em aço 42CrMo4 de alta resistência. Também aumentamos o fator de serviço para 2,5. O resultado: zero falhas no eixo durante duas temporadas de inverno, apesar das cargas pesadas de combustível úmido.”
Caso 2: Alemanha – Sobrecarga Térmica 24 horas por dia, 7 dias por semana, para Conversão de Resíduos em Energia
Problema enfrentado pelo cliente (responsável pela manutenção): “Nós processamos resíduos sólidos urbanos continuamente. As caixas de engrenagens originais dos alimentadores de tambor rotativo operam a 95°C, superaquecendo o óleo e causando falhas nos rolamentos a cada 6 meses.”
Solução EVER-POWER (Engenheiro de Campo): “O ciclo de trabalho contínuo exigia um gerenciamento térmico ativo. Fornecemos uma unidade com um cárter de óleo maior e integramos um sistema compacto de lubrificação forçada com um resfriador ar-óleo. As temperaturas de operação caíram para 65 °C estáveis, dobrando os intervalos de manutenção.”
Caso 3: Canadá – Falhas na vedação durante a partida a frio
Problema enfrentado pelo cliente (Diretor de Operações): “A -30°C, iniciar a alimentação de biomassa é um pesadelo. As vedações da caixa de engrenagens estão quebradiças e vazam óleo imediatamente após a partida.”
Solução EVER-POWER (Engenheiro de Campo): “As vedações padrão de NBR falham nessas temperaturas. Fizemos uma adaptação com vedações de FKM específicas para baixas temperaturas e recomendamos a troca para um lubrificante totalmente sintético PAO ISO VG 320 com excelentes pontos de fluidez, resolvendo o vazamento na partida a frio.”
Caso 4: Brasil – Contaminação por poeira de bagaço de cana
Problema enfrentado pelo cliente (Engenheiro de Fábrica): “O pó do bagaço da cana-de-açúcar é incrivelmente fino e abrasivo. Ele passa pelas vedações das nossas transmissões atuais, transformando o óleo da engrenagem em uma pasta abrasiva em menos de um mês.”
Solução EVER-POWER (Engenheiro de Campo): “Isso exigiu nossa opção de vedação com 'taconita'. Instalamos uma vedação labiríntica purgável com graxa na parte externa das vedações de óleo de lábio duplo padrão. A pressão positiva da barreira de graxa impede fisicamente a entrada de poeira fina. A análise do óleo agora mostra condições de operação limpas após 6 meses.”
Caso 5: Polônia – Resíduos de Fábrica de Móveis (Alto Impacto)
Problema enfrentado pelo cliente (Supervisor de Produção): “Queimamos sobras de móveis. Às vezes, grandes blocos de madeira dura ficam presos no alimentador de parafuso. O impacto repentino está rachando as carcaças das caixas de engrenagens.”
Solução EVER-POWER (Engenheiro de Campo): “O ferro fundido quebra sob impacto; o ferro fundido dúctil entorta. Nós os substituímos por nossas carcaças de ferro fundido nodular e instalamos um acoplamento limitador de torque entre o motor e a caixa de engrenagens para funcionar como um fusível mecânico, protegendo a transmissão de travamentos catastróficos.”
O elo vital: soluções integradas de transmissão e eixos de tomada de força.
Uma caixa de engrenagens robusta é apenas uma parte de um sistema de alimentação de caldeira confiável. Em muitas configurações de grelha móvel, particularmente onde o motor elétrico está deslocado da entrada da caixa de engrenagens devido a restrições de espaço, a conexão é feita através de um eixo cardã, comumente conhecido no setor agrícola como eixo de tomada de força (PTO). A integridade dessa conexão é fundamental.
A EVER-POWER oferece soluções completas para sistemas de transmissão. Fornecemos eixos de tomada de força (TDF) industriais de alto torque, precisamente dimensionados para atender aos requisitos de entrada de nossas caixas de engrenagens para alimentadores de carvão. Fundamental para o mercado do Reino Unido, esses eixos devem ser fornecidos com proteções de segurança totalmente em conformidade com as normas PUWER, evitando riscos de emaranhamento na casa de caldeiras. Garantimos que as juntas universais sejam dimensionadas para o ângulo e torque corretos, prevenindo a transmissão de vibrações que poderiam danificar os rolamentos de entrada da caixa de engrenagens. Também fornecemos componentes associados, como correntes transportadoras reforçadas, rodas dentadas endurecidas e acoplamentos de pino de cisalhamento, para um sistema de alimentação completo e confiável.
Sinais de manutenção e tendências futuras do setor
Saber quando substituir um foguista caixa de câmbio A prevenção de falhas catastróficas é fundamental para a manutenção preventiva. Os principais sinais incluem: aumento perceptível de ruído ou vibração sob carga, vazamento persistente de óleo no eixo de saída indicando desgaste de rolamentos/vedações ou a presença de partículas metálicas em amostras de análise de óleo de rotina. No setor de biomassa do Reino Unido, a tendência é o uso de usinas mais eficientes e combustíveis mais variados e complexos (como resíduos de madeira). Isso exige caixas de engrenagens com monitoramento ainda mais inteligente. Atualmente, estamos desenvolvendo unidades com portas de sensores IoT integradas para monitoramento em tempo real de vibração e temperatura, permitindo que os operadores de usina migrem de estratégias de manutenção reativa para preditiva.
Perguntas frequentes: respostas de especialistas para operadores de instalações no Reino Unido
Qual é o prazo de entrega típico para uma caixa de engrenagens de substituição de um alimentador de biomassa para uma central elétrica no Reino Unido?
Para configurações padrão, geralmente estimamos um prazo de 2 a 4 semanas. No entanto, substituições urgentes por avarias em instalações no Reino Unido podem, por vezes, ser aceleradas, dependendo do estoque de componentes básicos e das personalizações necessárias nos eixos de saída.
Como calculo o torque necessário ao adaptar uma caixa de engrenagens em um acionamento de grelha de conversão de resíduos em energia mais antigo?
É arriscado simplesmente copiar o antigo. caixa de câmbio placa de dados. Recomendamos calcular com base na potência do motor (kW), na velocidade do motor e na velocidade da grelha necessária, aplicando em seguida um fator de serviço de pelo menos 2,0 para compensar obstruções por combustível e arrasto.
Os seus acionamentos de grelha estão em conformidade com os regulamentos da UKCA pós-Brexit para instalação em novas máquinas?
Sim, com certeza. Todas as nossas caixas de engrenagens industriais destinadas ao mercado do Reino Unido possuem a marcação UKCA completa e a Declaração de Conformidade necessária para atender aos regulamentos de segurança de máquinas vigentes no Reino Unido.
Vocês podem fornecer um eixo de tomada de força (PTO) compatível com proteção de segurança para conexão ao motor elétrico?
Sim, fornecemos conjuntos completos de transmissão. Fornecemos eixos cardan industriais (tipo tomada de força) com torque precisamente ajustado à caixa de engrenagens, completos com proteções de segurança em conformidade com a norma PUWER para garantir a segurança do operador na casa de caldeiras.
Nossa caixa de engrenagens atual superaquece devido à operação 24 horas por dia, 7 dias por semana; quais opções de resfriamento vocês oferecem para operação contínua?
Para cargas térmicas elevadas e contínuas, oferecemos diversas soluções de refrigeração, desde kits de ventiladores simples no eixo de entrada até sistemas integrados de circulação de óleo com trocadores de calor refrigerados a ar ou a água.
Qual o melhor lubrificante para usar na caixa de engrenagens de um alimentador de biomassa que opera em uma usina externa não aquecida no Reino Unido?
Para partidas a frio no inverno do Reino Unido, recomendamos fortemente um óleo de engrenagem PAO (polialfaolefina) totalmente sintético, geralmente ISO VG 320. Ele mantém uma melhor fluidez em baixas temperaturas em comparação com os óleos minerais, protegendo os rolamentos durante a partida.
Vocês oferecem eixos de saída personalizados para conexões de roscas sem-fim não padronizadas em caldeiras importadas?
Sim, a personalização é um dos nossos principais pontos fortes. Frequentemente, usinamos eixos de saída personalizados com diâmetros, chavetas ou estrias específicas para garantir um encaixe perfeito em sistemas de caldeiras europeias mais antigos ou importados.
Como o seu sistema de vedação lida com a poeira fina e abrasiva de cinzas, comum em salas de caldeiras de biomassa?
Adotamos uma abordagem de "defesa em profundidade". As unidades padrão contam com vedações de alta temperatura em FKM de lábio duplo. Para ambientes com alta concentração de poeira, adicionamos uma vedação labiríntica externa preenchida com graxa que impede fisicamente que as cinzas atinjam as vedações principais de óleo.
Garanta o tempo de atividade da sua planta com os sistemas de transmissão EVER-POWER.
Não deixe que uma falha na caixa de engrenagens interrompa a sua produção de energia. Desde unidades completas de acionamento de grelha até os essenciais eixos de tomada de força e acessórios, a EVER-POWER é a sua solução completa para componentes de transmissão de caldeiras de biomassa de alta resiliência. Entre em contato com nossa equipe de engenharia hoje mesmo para uma consulta ou orçamento de modernização.
