Ontworpen voor hakselcycli met hoog koppel en extreme robuustheid in schurende oogstomgevingen. Ever-Power levert de ultieme aandrijfoplossing voor moderne landbouwefficiëntie in het Verenigd Koninkrijk en wereldwijd.
De cruciale rol van de hakselaarversnellingsbak bij de mechanisatie van de suikerrietproductie
In de veeleisende wereld van de suikerrietenoogst is de versnellingsbak van de hakselaar het "motorblok" van de verwerkingseenheid. De primaire functie ervan is het ontvangen van de hoge rotatiesnelheid van het primaire aandrijfsysteem van de oogstmachine – vaak via een zware aftakas – en deze om te zetten in de hoge koppelkracht en synchrone beweging die nodig is voor de snijbladen. In tegenstelling tot standaard landbouwversnellingsbakken moet een versnellingsbak van een suikerriethakselaar "schokbelastingen" kunnen weerstaan die worden veroorzaakt door variaties in de dichtheid van het suikerriet, de aanwezigheid van vreemde voorwerpen zoals stenen of zware grond, en de continue impact van het snijden van de stengels met hoge snelheid.
Bij Ever-Power begrijpen we dat elke minuut stilstand tijdens het oogstseizoen in regio's zoals de gespecialiseerde energieteeltsectoren van het Verenigd Koninkrijk of exportmarkten in Brazilië en Thailand duizenden euro's kost. Onze versnellingsbakken zijn ontworpen met de focus op... thermisch beheer En vermoeidheidsweerstandDoor gebruik te maken van geavanceerde spiraalvormige kegeltandwielgeometrieën en speciale smeerkanalen, zorgen we ervoor dat de krachtoverbrenging niet alleen efficiënt is, maar ook opmerkelijk koel blijft, zelfs in de verzengende hitte van een tropische plantage of de uitputtende vochtigheid van een Europese zomer.
De synergie tussen de aftakas en de versnellingsbak van de hakselaar is waar onze engineering echt tot zijn recht komt. Een versnellingsbak is immers maar zo goed als het vermogen dat hij ontvangt. Wij bieden een geïntegreerd systeem waarbij onze aftakassen, uitgerust met geavanceerde frictiekoppelingen en vrijloopkoppelingen, de interne tandwielen van de hakselaar beschermen tegen de destructieve krachten van plotselinge bladblokkering. Deze "systematische" benadering van aandrijflijnontwerp zorgt ervoor dat u met de installatie van een altijd krachtige machine profiteert van 18 jaar aan in de praktijk geteste engineering.
Technische specificaties en prestatiematrix
| Technische parameter | Industriële specificatie | Technische betekenis |
|---|---|---|
| Nominaal koppelvermogen | 4.500 Nm – 12.800 Nm | Garandeert structurele integriteit tijdens het maaien van stengels met een hoge dichtheid. |
| Overbrengingsverhoudingsbereik | 1:1,5 tot 1:3,2 (aanpasbaar) | Optimaliseert de snelheid van de zaagpunt voor een schone en precieze snede in werkstukken. |
| Specificaties van de ingaande as | 1 3/4″ Z20 of 1 3/8″ Z21 spiebaan | Gestandaardiseerd voor wereldwijde compatibiliteit met aftakas-aansluitingen van tractoren en oogstmachines. |
| Uitgaande as type | Conische spiebaan met geharde spiebaan | Zorgt voor een slipvrije verbinding met de naven van de hakselaarbladen. |
| Smeersysteem | Geforceerde bloedsomloop + oliebad | Vermindert wrijvingswarmte tijdens continue oogstcycli van 24/7. |
| Beschermingsclassificatie | IP67 (Stof- en modderbestendig) | Voorkomt het binnendringen van schurend suikerrietsap en fijn slib. |
| Bedrijfstemperatuur | -20°C tot +110°C | Behoudt de olieviscositeit en de integriteit van de afdichting onder alle klimaatomstandigheden. |
| Behuizingsmateriaal | QT450-10 Nodulair gietijzer (ASTM A536) | Uitstekende trillingsdemping en scheurweerstand. |
| Tandwielmateriaal | 20CrMnTiH gelegeerd staal | Hoge oppervlaktehardheid met een taaie kern voor schokbelastingen. |
| Warmtebehandeling | Carburatie (0,8-1,2 mm diepte) | Maximaliseert de levensduur onder schurende omstandigheden. |
| Vermoeidheid Levensduur (L10) | > 12.000 uur | Verlaagt de totale eigendomskosten (TCO) voor wagenparkbeheerders. |
| Trillingsdrempel | < 2,5 mm/s (RMS) | Beschermt de hulplagers en de structurele integriteit van het oogstmachineframe. |
| Montage-interface | Universele flens met 6 of 8 bouten | Vereenvoudigt retrofit- en OEM-installatieprocessen. |
| Spelingbereik | 0,08 mm – 0,15 mm | Zorgt voor soepel achteruitrijden en minimaliseert het geluid van de versnellingen. |
| Efficiëntie | 96.5% bij nominale belasting | Maximaliseert het brandstofverbruik van de motor van de oogstmachine. |
| Geluidsniveau | < 82 dB(A) op 1 meter | Voldoet aan de EU/VK-normen voor gezondheid en veiligheid voor operators. |
| Bus-/lagertype | Conische rol (compatibel met SKF/FAG) | Geschikt voor gelijktijdige axiale en radiale oogstbelastingen. |
| Materiaal van de oliekeerring | Dubbellippig Viton (FKM) | Bestand tegen hoge temperaturen en chemische aantasting. |
| Oppervlaktebehandeling | Epoxy poedercoating (corrosiebestendig) | Bestand tegen het zure sap van suikerriet en een hoge luchtvochtigheid. |
| Dynamische balancering | G2.5-niveau | Minimaliseert parasitaire verliezen en lagerslijtage. |
| Invoerrotatiesnelheid | 540 / 1000 toeren per minuut (selecteerbaar) | Compatibel met de aftakassnelheden van moderne tractoren. |
| Interne filtering | Magnetische aftapplug | Vangt metaaldeeltjes op om cascadefouten te voorkomen. |
| Nalevingsnorm | ISO 9001:2015, AGMA Klasse 10 | Wereldwijde kwaliteitsborging voor OEM-integratie. |
| Schokbelastingsfactor | 2,25 vierkante voet | Overgedimensioneerd om onbedoelde inslagen van puin te weerstaan. |
| Ademventieltype | Ontvochtiger/Anti-verstoppingsventilatie | Handhaaft de interne druk en blokkeert tegelijkertijd fijnstof. |
Anatomie en werkingsprincipe van de Chopper-versnellingsbak

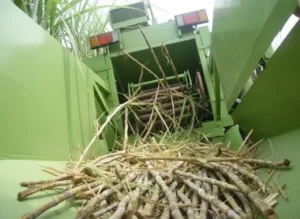

De hakselmachine-aandrijving bevindt zich in het hart van de hakselinrichting van de suikerrietoogstmachine. Deze wordt aangedreven door de hydraulische hoofdmotor of een mechanische aandrijfas. Binnenin zorgt een paar robuuste spiraalvormige kegeltandwielen ervoor dat de draaiingsas – meestal 90 graden – wordt gedraaid om de hakseltrommels aan te drijven. Deze trommels zijn voorzien van overlappende messen die de aaneengesloten suikerrietstengels in kleine stukjes snijden, die "billets" worden genoemd.
Nauwkeurige synchronisatie: Om ervoor te zorgen dat de messen van de tegenover elkaar liggende trommels elkaar precies op het juiste moment raken zonder te botsen, zijn onze tandwielkasten voorzien van uiterst nauwkeurige tandwielslijping. Dit elimineert de "timingafwijking" die vaak voorkomt bij minderwaardige exemplaren en die kan leiden tot onvolledige sneden of catastrofale schade aan de messen.
Koppelvermenigvuldiging: De versnellingsbak fungeert als koppelversterker. Door de ingangssnelheid te verlagen en het uitgangskoppel te verhogen, levert deze de benodigde "verpletterende kracht" om door vezelrijke suikerrietsoorten en het onvermijdelijke onkruid of "afval" dat in de oogstmachine terechtkomt, heen te snijden.
Structurele innovaties
- Ontwerp van de geribbelde behuizing: Ontwikkeld met behulp van eindige-elementenanalyse (FEA) om warmteafvoer en structurele stijfheid te maximaliseren.
- Interne schotten: Regel de olietoevoer om een gelijkmatige smering van de bovenste lagers te garanderen, zelfs wanneer de oogstmachine op steile hellingen werkt.
- Viton-afdichtingssysteem: Een drievoudige lipafdichting met een opofferingsbestendige stofbescherming om de levensduur van de primaire oliekeerring te verlengen in omstandigheden met schurend stof.
Het overwinnen van de "oogststress": scenario-gebaseerde engineering
1. Bodem met een hoog silicagehalte en slijtage door schurende deeltjes
In regio's met zandige of vulkanische grond is suikerriet vaak bedekt met zeer schurend stof. Standaard versnellingsbakken hebben last van snelle afdichtingsdefecten en daaropvolgende putcorrosie van de tandwielen. Ever-Power-units beschikken over... Invoerhulzen met harde vlakken En Cassettezegels die een ondoordringbare barrière vormen tegen fijne deeltjes, waardoor de interne olie gedurende het hele oogstseizoen vrij blijft van verontreinigingen.
2. Oogsten van groene rietstengels versus oogsten van verbrande rietstengels
Bij de oogst van groen suikerriet (de moderne, milieuvriendelijke standaard in het VK en de EU) is een veel hoger koppel nodig, omdat de bladeren en toppen aanzienlijke weerstand bieden. Tandwielprofielen met hoge modulus zijn specifiek ontworpen om de toegenomen koppelvereisten van de 40% bij de verwerking van groen suikerriet aan te kunnen, waardoor "tandwortelvermoeidheid" wordt voorkomen die ervoor zorgt dat concurrerende machines halverwege het seizoen uitvallen.
3. Extreme luchtvochtigheid en zuur sap
Suikerrietsap is verrassend zuur en kan standaard gietijzeren behuizingen aantasten. Wij gebruiken een Oppervlaktebehandeling in meerdere fasen Inclusief een zinkrijke primer en een epoxycoating van industriële kwaliteit. Dit beschermt de versnellingsbak tegen de corrosieve "sapnevel" die de snijkamer van de oogstmachine binnendringt, waardoor de behuizing meer dan tien jaar structureel intact blijft.
Branchevergelijking: Waarom Ever-Power Leads?
| Functie | ever-power (Chopper Pro) | Standaard marktconcurrenten |
|---|---|---|
| Tandwielmateriaal | 20CrMnTi-legering (gesmeed) | Standaard 40Cr of gegoten staal |
| Afdichtingstechnologie | Cassettesluitingen met drievoudige lip | Enkellippige NBR-afdichtingen |
| Warmteafvoer | Verlengde koelribbehuizing + oliekanaal met hoge doorstroming | Gladde behuizing (warmteval) |
| Aanpassing | Volledige OEM-as-/verhoudingsafstelling | Standaardmodellen in één maat. |
*Disclaimer: Alle merknamen en logo's van concurrenten (bijv. John Deere, Case IH, Comer, Bondioli & Pavesi) zijn eigendom van hun respectievelijke eigenaren. Onze producten zijn ontworpen als compatibele vervangingsonderdelen en zijn niet gelieerd aan deze fabrikanten.
Universele compatibiliteits- en vervangingshandleiding
Onze Chopper-versnellingsbakken zijn ontworpen als naadloze, eenvoudig te monteren vervangingen voor de belangrijkste merken landbouwmaaiers, zodat u uw aandrijving kunt upgraden zonder kostbare aanpassingen aan het frame.
Let op: we leveren gedetailleerde kruisverwijzingstabellen en technische tekeningen om er zeker van te zijn dat de 100% past voordat u bestelt.
Normen voor het Verenigd Koninkrijk en de Europese markt
Wettelijke naleving (UKCA & CE)
Voor onze B2B-partners in het Verenigd Koninkrijk en Nederland is naleving geen optie. Elke Everpower-versnellingsbak voldoet aan de Britse regelgeving inzake de veiligheid van de levering van machines (2008) en de EU-machinerichtlijn 2006/42/ECWij leveren complete technische dossiers voor CE- en UKCA-markering, inclusief rapporten over geluidsemissies en documentatie voor risicobeoordeling.
In het Verenigd Koninkrijk wordt de landbouwveiligheid geregeld door de Gezondheids- en veiligheidsdienst (HSE)Onze versnellingsbakken zijn voorzien van geïntegreerde bevestigingspunten voor veiligheidskappen en zijn ontworpen om "fail-safe" te zijn in combinatie met onze koppelbegrenzende aftakasassen, waardoor het risico op uitwerpletsel of catastrofale mechanische storingen in het veld tot een minimum wordt beperkt.
Regionale focus op landbouw
- Verenigd Koninkrijk (Oost-Anglia/Lincolnshire): Focus op biomassa-oogst en hoogefficiënte machines voor gespecialiseerde energiegewassen.
- Nederland (Noord-Holland): Hoogtechnologische landbouwexport, waarbij Nederlandse OEM's onze versnellingsbakken integreren in hoogwaardige oogstmachines.
- Duitsland/Frankrijk: Naleving van strenge milieuregelgeving inzake geluidsoverlast (Richtlijn 2000/14/EC betreffende geluidsoverlast in de buitenlucht).
Wereldwijde succesverhalen: bewezen prestaties in de praktijk
Casestudie: Het verlagen van de onderhoudskosten in Ribeirão Preto, Brazilië
De uitdaging: Een bedrijf met 50 John Deere-maaidorsers verving de versnellingsbakken van de hakselaars elke 2.500 uur vanwege slijtage aan de tandwielen, veroorzaakt door extreme koppelpieken in steenachtige grond.
De ultieme oplossing: Wij leverden op maat gemaakte units met Oppervlakken van gestraalde tandwielen en een 20% met een hogere koppelreserve. We hebben ook een gespecialiseerd magnetisch filtersysteem geïntegreerd.
“Het resultaat? Onze gemiddelde tijd tussen storingen (MTBF) steeg naar 6.000 uur, waardoor we in één seizoen 1.TP6.T120.000 aan onderdelen en stilstand bespaarden.” – Hoofdingenieur, Brazilian Sugarcane Group.
Casestudie: Precisiesnijden voor hoogrenderende ethanolproductie in Thailand
De uitdaging: Traditionele tandwielkasten hadden aanzienlijke speling, wat leidde tot ongelijke staafafmetingen en daardoor tot een lagere efficiëntie van de ethanolwinning in de fabriek.
De ultieme oplossing: Door gebruik te maken van CNC-geslepen kegeltandwielen Met een spelingtolerantie van minder dan 0,10 mm hebben we de choppertrommels perfect gesynchroniseerd.
“De uniformiteit van de blokken is met 18% toegenomen, wat een directe impact heeft gehad op onze verwerkingsopbrengst. De Ever-Power-units zijn onze standaard geworden voor alle nieuwe oogstmachines.” – Operations Manager, Kanchanaburi.
+ Verdere successen in Australië, India en de Verenigde Staten. Sluit je aan bij de elitegroep van boeren die vertrouwen op Everpower.
Trends in de sector: De toekomst van agrarische transmissie
1. Slimme versnellingsbakken (IoT-integratie)
Ever-Power test momenteel versnellingsbakken met ingebouwde sensoren die de olietemperatuur en trillingsniveaus in realtime bewaken en waarschuwingen naar de smartphone van de gebruiker sturen voordat er een storing optreedt.
2. Elektrificatie van werktuigen
Naarmate hybride tractoren aan populariteit winnen, ontwikkelen we zeer efficiënte planetaire tandwielkasten die ontworpen zijn om te werken met elektrische motoren en een rendement van 98% bieden om de levensduur van de accu te verlengen.
3. Biologisch afbreekbare smeermiddelen
Als reactie op de milieuvoorschriften van de EU, is ons nieuwste product... versnellingsbak De ontwerpen zijn 100%-compatibel met milieuvriendelijke synthetische esters, waardoor bodemveiligheid gegarandeerd is zonder de levensduur van de uitrusting te verkorten.
Wanneer moet u de versnellingsbak van uw chopper vervangen? 6 cruciale signalen.
1. Overmatig lawaai (gejank/gekraak)
Een hoog piepend geluid duidt op lagerslijtage of een verkeerde uitlijning van de tandwielen. Een schurend geluid wijst op gebroken tanden of ernstige corrosie.
2. Externe olielekkage
Zelfs kleine lekkages bij de in- en uitgaande assen kunnen leiden tot snelle thermische oververhitting. Vervang de afdichtingen of het apparaat onmiddellijk.
3. Hoge bedrijfstemperaturen
Als de behuizing na normaal gebruik te heet is om aan te raken (boven de 90 °C), is de interne wrijving te hoog.
4. Verhoogde uitgangsspeling
Overmatige speling in de hakseltrommels leidt tot een slechte snijkwaliteit en verhoogde schokbelasting op de motor.
5. Metaaldeeltjes in olie
Het aantreffen van glinsterende vlokken of brokken in de olieafvoer is een duidelijk teken van interne componentdesintegratie.
6. Abnormale trilling
Trillingen die het frame van de oogstmachine doen schudden, duiden op een verbogen as of een dynamische onbalans in het systeem. versnellingsbak.
Veelgestelde vragen (FAQ)
1. Wat is de geschatte levertijd voor een versnellingsbak met aangepaste overbrengingsverhouding voor een suikerriethakselaar in het Verenigd Koninkrijk?
Voor maatwerkprojecten hanteren we doorgaans een levertijd van 6-8 weken, inclusief ontwerpcontrole en testen. Standaard vervangingsmodellen zijn meestal op voorraad in onze regionale distributiecentra en kunnen binnen 48 uur worden verzonden.
2. Hoe zorgt Ever-Power voor de duurzaamheid van de versnellingsbak onder omstandigheden met een hoge dichtheid aan groen suikerriet in Brazilië?
We gebruiken een gepatenteerd tandwielprofiel met een verhoogde contactverhouding en specificeren 20CrMnTiH-gelegeerd staal. Deze combinatie biedt de benodigde oppervlaktehardheid voor slijtvastheid en de vereiste kernsterkte voor de verwerking van groen suikerriet met een hoog koppel.
3. Kunnen uw versnellingsbakken achteraf worden ingebouwd in oudere Case IH Austoft-maaidorsers?
Ja, onze units zijn ontworpen met universele montageflenzen en ingaande spiebanen die overeenkomen met de originele specificaties van Case IH-, John Deere- en Cameco-modellen, waardoor er geen aanpassingen aan het machineframe nodig zijn.
4. Welk type smeermiddel raadt u aan voor versnellingsbakken die werken in de hoge luchtvochtigheid van Queensland of Thailand?
Wij adviseren een hoogwaardige ISO VG 220 of 320 EP (Extreme Pressure) tandwielolie. Voor vochtige omgevingen raden we ook aan om onze droogmiddelfilters te gebruiken om te voorkomen dat vocht het oliebad verontreinigt.
5. Levert u een geïntegreerd pakket met aftakas en versnellingsbak voor OEM-fabrikanten?
Absoluut. Wij zijn gespecialiseerd in complete aandrijflijnoplossingen. Door zowel de aftakas (met geïntegreerde veiligheidskoppelingen) als de versnellingsbak bij Everpower in te kopen, bent u verzekerd van perfecte mechanische synchronisatie en één aanspreekpunt voor de technische aspecten.
6. Wat is de gebruikelijke garantieperiode voor industriële hakselaarversnellingsbakken?
Al onze zware landbouwversnellingsbakken worden standaard geleverd met 18 maanden garantie tegen fabricagefouten, met de mogelijkheid tot verlengde servicecontracten voor wagenparkbeheerders.
7. Hoe verhouden de kosten van Everpower-versnellingsbakken zich tot die van Europese merken zoals Comer of Bondioli?
Door ons productieproces te optimaliseren en 18 jaar gespecialiseerde engineering te behouden, bieden we prestaties en duurzaamheid van topniveau tegen een aanzienlijk kostenvoordeel – vaak 20-30% voordeliger dan traditionele Europese merken, zonder concessies te doen aan de materiaalkwaliteit.
8. Waar kan ik technische tekeningen en 3D-modellen vinden voor mijn ontwerp project voor een oogstmachine?
U kunt CAD-bestanden (STEP/IGES) rechtstreeks bij ons engineeringteam aanvragen via de #contact portal. We ondersteunen engineers met volledige technische documentatie voor een naadloze integratie.
Het altijd krachtige One-Stop Landbouwecosysteem
Een versnellingsbak is slechts zo sterk als de omliggende componenten. Wij bieden het complete aandrijflijnassortiment om de betrouwbaarheid van het systeem te garanderen.
PTO-assen
Breedhoekige, veiligheidsafgeschermde assen met frictiekoppelingen ter bescherming van uw hakselaars.
Hydraulische cilinders
Zware cilinders voor het verstellen van de hoogte van de maaibalk en de maaier.
Aandrijfkettingen en tandwielen
Nauwkeurig op elkaar afgestemde componenten voor de secundaire transportsystemen.
Universele koppelingen
Kruisverbindingen met grote hoek, ontworpen voor de extreme geometrie van aandrijflijnen van oogstmachines.
Stroomlijn uw toeleveringsketen
Waarom met tien leveranciers samenwerken als u één partner kunt hebben? Ever-Power biedt een complete catalogus met meer dan 5.000 onderdelen voor landbouwmachines, die allemaal volgens dezelfde strenge normen zijn getest als onze versnellingsbakken.
