Yüksek ataletli rotorlar, ıslak çim koşulları ve yoğun çit bakımı için tasarlanmıştır. En üstün doğrudan değiştirme çözümü.
Yüksek Dirençli Arazide Durmaksızın Performans
Tarımın zorlu olduğu bölgelerde, Birleşik Krallık Özellikle Orta ve Kuzey Avrupa'da, döner bıçaklı biçme makineleri (malçlama makineleri), diğer hiçbir alete benzemeyen benzersiz bir dizi zorlukla karşı karşıyadır. İster İskoç Yaylaları'ndaki yoğun sazlıkların yönetimi, ister Yorkshire'daki yol kenarlarının bakımı, isterse Hollanda'daki mısır saplarının öğütülmesi olsun, şanzıman işlemin kalbidir.
Everpower döner bıçaklı çim biçme makinesi şanzımanları, özellikle şu işlemleri gerçekleştirmek üzere tasarlanmıştır: Yüksek Kütle Atalet Momenti Yüksek hızlı rotorlar (2000+ RPM) tarafından üretilir. Standart döner kesici dişli kutularından farklı olarak, ünitelerimiz özel bir entegre sisteme sahiptir. Serbest Dönüş Debriyajı (Boşta Dönme) Doğrudan muhafazaya. Bu kritik güvenlik özelliği, güç kesildiğinde traktörünüzün PTO frenini ve şanzımanını "volan etkisi"nden koruyarak, ağır rotorun tahrik hattını geri itmeden doğal olarak yavaşlamasına olanak tanır.
İngiltere pazarında yaygın olan markalar için tasarlanmıştır—örneğin, McConnel, Bomford Turner, Spearhead ve Teagle—şanzımanlarımız, özellikle ıslak ve ağır çim koşullarında tork kapasitesi ve ısı dağılımı açısından OEM özelliklerini karşılayan veya aşan, doğrudan takılabilen bir yedek parça çözümü sunar.
Britanya Adaları için Tasarlandı: Bölgesel Bir Analiz
Uyumluluk ve Güvenlik (İSG/GÜVENLİK)
Birleşik Krallık'ta, Sağlık ve Güvenlik İdaresi (HSE) sıkı bir şekilde uygular İş Ekipmanlarının Temini ve Kullanımına İlişkin Yönetmelik 1998 (PUWER)Şanzımanlarımız, tamamen kapalı ISO uyumlu PTO koruyucularıyla uyumludur. Güvenlik standartlarına uygun geniş açılı PTO şaftlarıyla sorunsuz bir şekilde eşleşen özel giriş şaftı profilleri (1-3/8″ Z6) sunuyoruz; bu sayede kamuya açık yollarda çit kesme işlemleri sırasında hiçbir dönen parça açıkta kalmaz.
“Gizli Taş” Meydan Okuması
Granit bakımından zengin topraklardan Cornwall çakmaktaşı tarlalarına Chilternsİngiltere'de kullanılan döner bıçaklı çim biçme makinelerinde sıklıkla gizli kalıntılar bulunur. Şanzımanlarımız bu sorunu çözmek için şu yöntemleri kullanır: 20CrMnTiH Karbürlenmiş Alaşımlı Çelik Darbelere dayanıklı bir çekirdeğe (30-35 HRC) ve sert bir yüzey kaplamasına (58-62 HRC) sahip dişliler. Bu "sert kabuk, yumuşak çekirdek" metalurjisi, yol kenarlarındaki gizli kayalara çarpan bıçakların neden olduğu diş kırılmalarını önler.
Mevsimsel Yoğunluk (Sonbahar/Kış)
Bunun sebebi Yaban Hayatı ve Kırsal Alanlar Yasası 1981Yuvalama mevsimi (Mart-Ağustos) boyunca çit budama genellikle kısıtlanır. Bu da Eylül'den Şubat'a kadar inanılmaz derecede yoğun bir çalışma dönemi yaratır. Şanzımanlarımız bu dönem için onaylanmıştır. 24 saat kesintisiz çalışma döngüleri Bu mevsimsel darboğazı aşmak için, ıslak İngiliz kışlarında bile çamur girişine karşı direnç gösteren yüksek kaliteli Viton contalar kullanılıyor.
Teknik Özellikler Matrisi
Veriler, Standart Seri 60-120 HP ürün gamımıza dayanmaktadır (Özelleştirme mevcuttur).
| Parametre | Spesifikasyon Değeri | Notlar |
|---|---|---|
| Nominal Giriş Gücü | 80 HP (59 kW) | @ 540 RPM |
| Giriş Hızı | 540 / 1000 RPM | Çift Hız Seçenekleri |
| Çıkış Hızı | 2134 RPM | Çekiçli topuz için optimize edilmiştir. |
| İletim Oranı | 1:2.8 | Hız Çarpanı |
| Maksimum Çıkış Torku | 763 Nm | Tepe Yük Kapasitesi |
| Giriş Mili Kaması | 1-3/8″ Z6 Kamalı Mil | DIN 9611 Standard |
| Konut Malzemesi | Sfero Döküm QT450-10 | Üstün Titreşim Sönümleme |
| Dişli Malzemesi | 20CrMnTiH Alaşımlı Çelik | Karbonlanmış ve Su Verilmiş |
| Rulman Tipi | Konik Makaralı Rulmanlar | Yüksek Eksenel Yük Desteği |
| Mühür Tipi | Çift Dudaklı NBR / FKM | Samanla Sarılmaya Dayanıklı |
| Yağlama Yağı | SAE 90 / 85W-140 EP | Aşırı Basınç Katkı Maddesi |
| Çalışma Sıcaklığı | -20°C ila +90°C | Tüm Sezon Performansı |
| Aşırı Hızlanma Debriyajı | Dahili Mekanik Serbest Dönüş | Çıkış ekipmanına entegre edilmiştir. |
| Tasarım Hayatı | > 10.000 Saat | B10 Yaşam Hesaplaması |
| Hizmet Faktörü | 1.5 – 2.0 | Ağır Şok Yükü Sınıfı |
| Yağ Kapasitesi | 1,2 L | Sıçrama Yağlaması |
| Ağırlık | 34 kg | Kuru Ağırlık |
| Tablo | Epoksi Astar + Poliüretan | Tuz Püskürtme Testinden Geçmiştir > 500 saat |

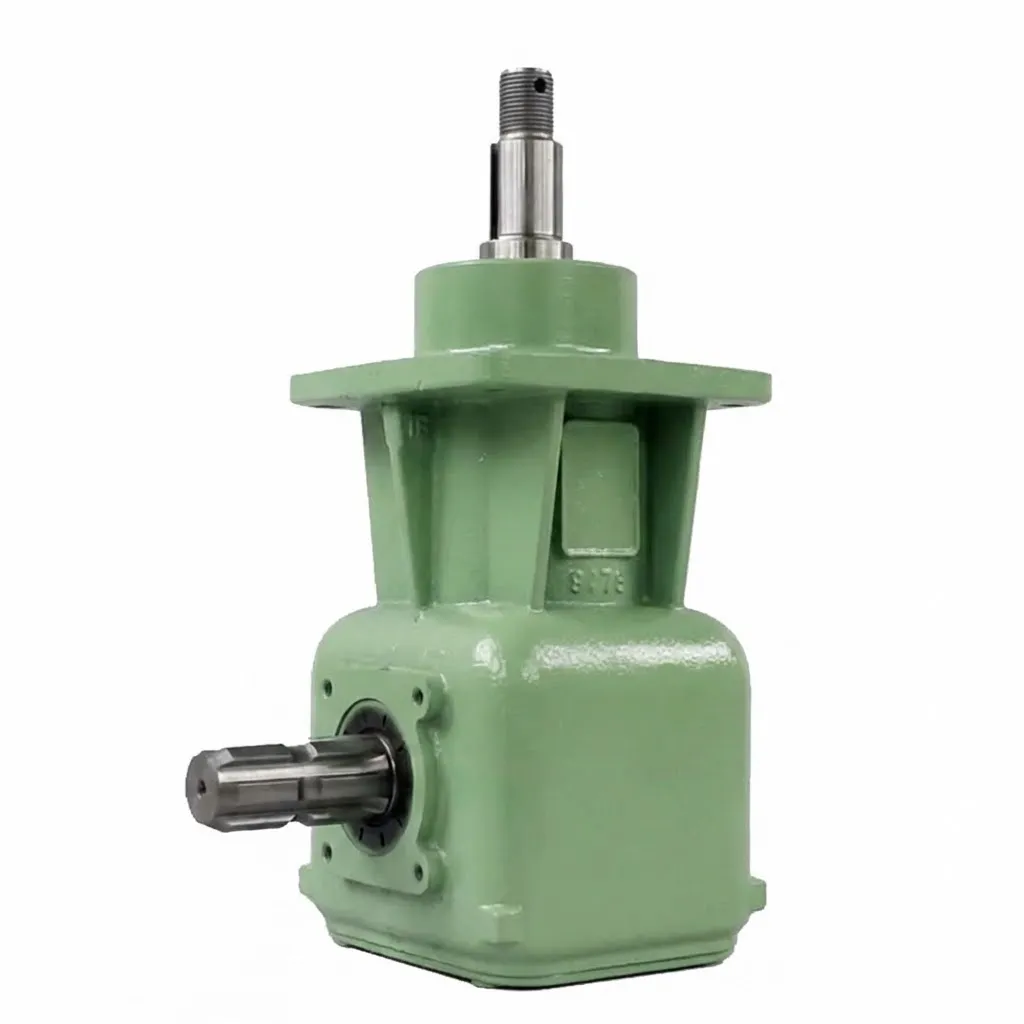

Bir Paletli Dişli Kutusunun Anatomisi: Dayanıklılığın Fizikle Buluştuğu Nokta
1. Serbest Dönüş (Aşırı Devir Debriyajı)
Standart çim biçme makinelerinde, traktörün PTO'sunu durdurmak bıçağı da durdurur. Döner bıçaklı çim biçme makinelerinde ise rotor (300 kg'a kadar ağırlığa sahip ve dakikada 2200 devirde dönüyor) muazzam bir kinetik enerjiye sahiptir. Aniden durdurmak dişlileri kırar veya PTO milini büker. Bizim Entegre Serbest Tekerlek Bisiklet mandalı gibi çalışır: gücü iletir. ile rotorun dönmesine izin verir ancak rotorun dönmesini engeller. özgürce Traktör yavaşladığında, giriş tahrikinden daha hızlı bir şekilde enerji dağılımı gerçekleşir. Bu "serbest dönüş" enerji dağılımı, operatör güvenliği ve aktarma organlarının ömrü için kritik öneme sahiptir.
2. Dik Açılı Konik Tahrik
Düz konik dişliler yerine spiral konik dişliler kullanıyoruz. Neden? Spiral dişlilerin daha yüksek temas oranı (aynı anda birbirine geçen daha fazla diş) vardır; bu da gürültüyü ve titreşimi önemli ölçüde azaltır; bu da İngiltere veya Hollanda'daki yerleşim alanlarının yakınında çalışırken önemli bir faktördür. Gücün 90 derece yönlendirilmesi, şanzımanın öğütülmüş moloz akışından uzak kalmasını sağlayan kompakt bir üstten montaj pozisyonuna olanak tanır.
3. Yan Kayış Tahrik Sinerjisi
Şunu belirtmekte fayda var: Şanzıman çıkış mili genellikle rotoru doğrudan değil, bir kasnağı tahrik eder. Kayış Tahrik Sistemi İkinci bir "mekanik sigorta" görevi görür. Eğer paletler hareket etmeyen bir cisme (örneğin Galler'deki bir tarladaki granit bir kaya parçasına) çarparsa, kayışlar anlık olarak kayarak şanzıman iç parçalarını anlık şok tepe noktasından (Şok Yükü) korur.
Uyumlu Markalar (Sadece Referans Amaçlı)
Şanzımanlarımız, aşağıdaki araçlarda bulunan tahrik sistemlerinin yerine uyumlu yedek parçalar olarak tasarlanmıştır:
- McConnel (Magnum / Shakaerator Serisi)
- Bomford Turner (Şahin / Kerken Serisi)
- Öncü (Üç Uçlu Mızrak / Keskin Nişancı Serisi)
- Kuhn (VK / Vkm Serisi)
- Teagle (Titan / Süper Seri)
- Maschio (Zürafa / Bizon)
*Yasal Uyarı: Tüm üretici adları, sembolleri ve açıklamaları yalnızca referans amacıyla kullanılmıştır ve listelenen herhangi bir parçanın bu üreticilerin ürünü olduğu anlamına gelmez. Ever-power bağımsız bir yedek parça üreticisidir.
Mühendis Not Defteri: Tasarım Yinelemesi v4.2
Yazar: Baş Mühendis Zhang | Konu: Katlanır Çim Biçme Makineleri için Titreşim Analizi
"Hollanda'nın polder bölgelerinde yaptığımız saha testleri sırasında, 6 metrelik katlanır döner bıçaklı çim biçme makinelerinin dış kanatları devreye girdiğinde belirli bir düşük frekanslı harmonik titreşim ürettiğini fark ettik. Standart ticari rulmanlar, bu salınımın neden olduğu 'yanlış brinelling' nedeniyle erken (yaklaşık 600 saatte) arızalanıyordu."
Çözüm: Çıkış mili yatak tertibatını standart derin oluklu bilyalı rulmandan daha gelişmiş bir rulmanla değiştirdik. yüksek kapasiteli küresel makaralı rulmanBu, rulman yatağına aşırı yük bindirmeden hafif açısal sapmalara (0,5 dereceye kadar) izin verir. Sonuç? Flevoland'daki sonraki sezonda, hizmet ömrü 2000 saati aştı ve hiçbir rulman arızası bildirilmedi. Bunu artık tüm 'H Serisi' ağır hizmet tipi şanzımanlarda standart hale getirdik.”
Saha Raporları: Uygulamada Çözümler
Vaka 1: Lincolnshire Müteahhidi
Sorun: “Yerel belediye için bir dizi yol kenarı biçme makinesi işletiyoruz. Temmuz ayında 4 saatlik aralıksız yol kenarı çalışmasının ardından orijinal şanzımanlar aşırı ısınarak yağ keçelerini patlattı.”
Ever-power Çözümü: Biz tedarik ettik Seri 90-Cool Genişletilmiş soğutma kanatçıkları ve yüksek sıcaklığa dayanıklı Viton contaları bulunan ünite. Artan yüzey alanı, ısıyı daha hızlı dağıtır (30%).
Geri bildirim: “Artık gün boyu 75°C'de serin çalışıyor. Yolda artık sızıntı yok.” Dave, Lincoln
Vaka 2: İskoçyalı Emlak Yöneticisi
Sorun: “Topraklarımız granit dolu. Harman bıçakları bir kayaya çarptığında, oluşan şok eski İtalyan şanzımanlarımızın giriş millerini kırıyordu.”
Ever-power Çözümü: Şanzımana geçiş yapıldı. Yüzey Sertleştirilmiş Giriş Mili (20CrMnTi), yüzey sertliğini çekirdek dayanıklılığı (şok emilimi) ile dengeleyen bir malzemedir.
Geri bildirim: “Bu sezon bolca kayaya çarptık. Kayışlar olması gerektiği gibi kaydı, ancak şanzıman mili sağlam kaldı. Sağlam ekipman.” Alastair, Highlands
Vaka 3: Hollandalı Soğan Çiftçisi
Sorun: Kalın lale soğanı kalıntılarını parçalamak, düşük hızlarda yüksek tork gerektirir ve bu da dişlilerde aşınmaya neden oluyordu.
Ever-power Çözümü: Önerilen şanzıman şu özelliklere sahip olmalıdır: 1:1.92 Oranı (Daha düşük çıkış, daha yüksek tork) standart 1:2.8 yerine, kesimi hızdan ziyade yoğunluk için optimize eder.
Geri bildirim: “Doğrama kalitesi mükemmel ve yük altında vites kutusunun sesi çok daha yumuşak.” Jan, Lisse
Vaka 4: İrlandalı Süt Çiftçisi
Sorun: Islak meralarda yoğun sazlıkların (Juncus) kontrolü. Nem girişi, şanzımanlarındaki yağı emülsifiye ediyordu.
Ever-power Çözümü: Uyguladık IP66 Sızdırmazlık Sistemi Çıkış milinde çamur önleyici bir kalkan bulunmaktadır.
Geri bildirim: “Kıştan sonra yağı boşalttım, tertemiz oldu. Artık su girmiyor.” Patrick, Cork
Vaka 5: Fransız Bağları
Sorun: Dar sıralar, standart şanzımanın çok geniş olmasına ve asmalara zarar vermesine neden oluyordu.
Ever-power Çözümü: Gelenek Kompakt Konut Tasarımı Yanal çıkıntıyı 45 mm azaltmak.
Geri bildirim: “Pinot Noir sıralarının arasına takılmadan mükemmel bir şekilde oturuyor. Çok iyi.” – Michel, Bordeaux
Everpower'ı Neden Seçmelisiniz?
Ever-power Standard
- ✅ 100% Dövme Dişliler: Yüksek yoğunluklu, gözeneksiz.
- ✅ Çalıştırma Testi: Her bir ünite, sevkiyat öncesinde 30 dakika boyunca çalıştırılır.
- ✅ Viton Contalar: Yüksek sıcaklık direnci için standart donanım.
- ✅ Dahil Edilen Havalandırma Sistemi: Yüksek akışlı sinterlenmiş bronz havalandırma borusu.
Genel "Gri Piyasa"
- ❌ Dökme Demir Dişliler: Kırılgan, ani kırılmaya yatkın.
- ❌ Toplu Test: Test edilen her 50 üniteden yalnızca 1'inde bu durum görüldü.
- ❌ NBR Contaları: 80°C'nin üzerinde sertleşir ve çatlar.
- ❌ Plastik Tıpalar: Genellikle sızar veya erir.
Aktarma Organlarını Tamamlayın: Tek Duraklı Çözümler
Bir şanzımanın kalitesi, onu çalıştıran şaftın kalitesiyle doğru orantılıdır. Biz komple güç aktarma sistemini tedarik ediyoruz:
PTO Şaftları
Geniş açılı şaftlar, emniyet cıvatası veya kaymalı kavrama korumasıyla donatılmıştır. Çim biçme makineleri için vazgeçilmezdir.
Kasnaklar ve Kayışlar
Yüksek devirli rotorlar için dinamik olarak dengelenmiş dökme demir SPB kasnakları.
Sıkça Sorulan Sorular (SSS)
İngiltere kışında çim biçme makinesinin şanzımanı için hangi yağ sınıfını kullanmalıyım?
Birleşik Krallık kışları için SAE 85W-140 şanzıman yağı öneriyoruz. Daha düşük viskoziteli "85W", soğuk sabah çalıştırmalarında (eksi 10°C'ye kadar) iyi bir akış sağlarken, "140" ise kalın bir koruyucu film oluşturur. vites kutusu Yoğun çalışma sırasında ısınır.
Vites kutumdaki serbest dönüş mekanizmasının arızalı olup olmadığını nasıl anlarım?
PTO'yu devreden çıkardığınızda yüksek bir "çatırtı" veya gıcırdama sesi duyarsanız veya rotor traktör motoruyla birlikte aniden durursa (yavaş yavaş dönmek yerine), serbest tekerlek debriyajınız sıkışmış veya kırılmıştır. Traktörünüzü korumak için bu durum derhal değiştirilmelidir.
Bondioli & Pavesi şanzımanını Ever-power ünitesiyle değiştirebilir miyim?
Evet, 90 Serisi şanzımanlarımız, birçok Bondioli & Pavesi veya Comer Industries modelinde kullanılan standart montaj düzenleri (örneğin, 4 cıvatalı flanşlar) ve şaft boyutlarıyla uyumludur. Uyumluluk kontrolü için lütfen model numaranızla mühendislerimizle iletişime geçin.
2 metrelik döner bıçaklı çim biçme makinesinin şanzımanının tork değeri nedir?
Standart 2 metrelik bir döner bıçaklı çim biçme makinesi için, genellikle en az 60-80 HP gücünde ve yaklaşık 600-800 Nm tork kapasitesine sahip bir şanzımana ihtiyaç duyulur. 2 metrelik bir makinede şanzımanın yetersiz boyutlandırılması, yüksek rotor ataleti nedeniyle sık karşılaşılan bir arıza nedenidir.
Birmingham yakınlarında ağır hizmet tipi çim biçme makinesi şanzımanlarını nereden satın alabilirim?
Üretim üssümüz küresel olsa da, Ever-power Birmingham ve Batı Midlands bölgesi de dahil olmak üzere doğrudan İngiltere'ye gönderim yapmaktadır. Acil arızalar için ekspres hava kargo veya stok siparişleri için deniz kargo seçenekleri sunarak, ihtiyacınız olan parçaları verimli bir şekilde almanızı sağlıyoruz.
Çim biçme makinemdeki şanzıman yağını ne sıklıkla değiştirmeliyim?
Metal parçacıklarını temizlemek için ilk 50 saatlik çalışma (alıştırma süresi) sonrasında ilk yağ değişimini öneriyoruz. Bundan sonra, yağı her 500 saatte bir veya en azından her mevsimde bir, tercihen kışlık depolamadan önce değiştirin.
Şanzıman ticari amaçlı kullanım için garanti kapsamında mı?
Evet, Ever-power, şanzımanın kullanım kılavuzuna uygun şekilde (doğru yağ seviyeleri ve yağlama) bakımı yapılması ve nominal beygir gücü sınırları içinde çalıştırılması koşuluyla, ticari sözleşme kullanımını kapsayan 12 aylık bir garanti sunmaktadır.
Çim biçme makinelerinde kullanılan T tipi şanzıman ile L tipi şanzıman arasındaki fark nedir?
L şeklinde bir kutu, 'L' şeklini (90 derece) oluşturan iki şafta (Giriş ve Çıkış) sahiptir. T şeklinde bir kutu ise 'T' şeklini oluşturan üç şafta (bir giriş, iki çıkış) sahiptir. Çim biçme makinelerinde neredeyse yalnızca L şeklinde kutular kullanılırken, T şeklinde kutular çok milli döner kesicilerde yaygındır.
Filonuzu Yenilemeye Hazır Mısınız?
Şanzıman arızasının sezonunuzu durdurmasına izin vermeyin. İngiltere ve Avrupa'nın önde gelen markalarıyla uyumlu yüksek performanslı yedek parçalar için bugün Ever-power ile iletişime geçin.
